Part Number	Package	Data Rate	Reach	Transmitter	Receiver	TX output	RX Sensitivity	Connector	Temperature (deg C)	DataSheet
Part Number	Package	Data Rate	(km)	Transmitter	Receiver	(dBm)	(dBm)	Connector	Temperature (deg C)	DataSheet
SFP-LX3-SM1310-BIDI	SFP BIDI	1.25G	3km	1310/1490nm FP	PIN	-11 ～-3	-20	LC	-5~70℃	PDF
SFP-LX3-SM1490-BIDI	SFP BIDI	1.25G	3km	1490/1310nm FP	PIN	-11 ～-3	-20	LC	-5~70℃
SFP-LX3-SM1310-BIDI	SFP BIDI	1.25G	3km	1310/1550nm FP	PIN	-11 ～-3	-20	LC	-5~70℃
SFP-LX3-SM1550-BIDI	SFP BIDI	1.25G	3km	1550/1310nm FP	PIN	-11 ～-3	-20	LC	-5~70℃
SFP-LX10-SM1310-BIDI	SFP BIDI	1.25G	10km	1310/1550nm FP	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX10-SM1550-BIDI	SFP BIDI	1.25G	10km	1550/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX10-SM1490-BIDI	SFP BIDI	1.25G	10km	1310/1490nm FP	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX10-SM1310-BIDI	SFP BIDI	1.25G	10km	1490/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX20-SM1310-BIDI	SFP BIDI	1.25G	20km	1310/1550nm FP	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX20-SM1550-BIDI	SFP BIDI	1.25G	20km	1550/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX20-SM1310-BIDI	SFP BIDI	1.25G	20km	1310/1490nm FP	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX20-SM1490-BIDI	SFP BIDI	1.25G	20km	1490/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃
SFP-LX40-SM1310-BIDI	SFP BIDI	1.25G	40km	1310/1490nm DFB	PIN	-5 ～0	-24	LC	-5~70℃
SFP-LX40-SM1490-BIDI	SFP BIDI	1.25G	40km	1490/1310nm DFB	PIN	-5 ～0	-24	LC	-5~70℃
SFP-LH40-SM1310-BIDI	SFP BIDI	1.25G	40km	1310/1550nm DFB	PIN	-5 ～0	-24	LC	-5~70℃
SFP-LH40-SM1550-BIDI	SFP BIDI	1.25G	40km	1550/1310nm DFB	PIN	-5 ～0	-24	LC	-5~70℃

Part Number	Package	Data Rate	Reach	Transmitter	Receiver	TX output	RX Sensitivity	Connector	Temperature (deg C)	DataSheet
Part Number	Package	Data Rate	(km)	Transmitter	Receiver	(dBm)	(dBm)	Connector	Temperature (deg C)	DataSheet

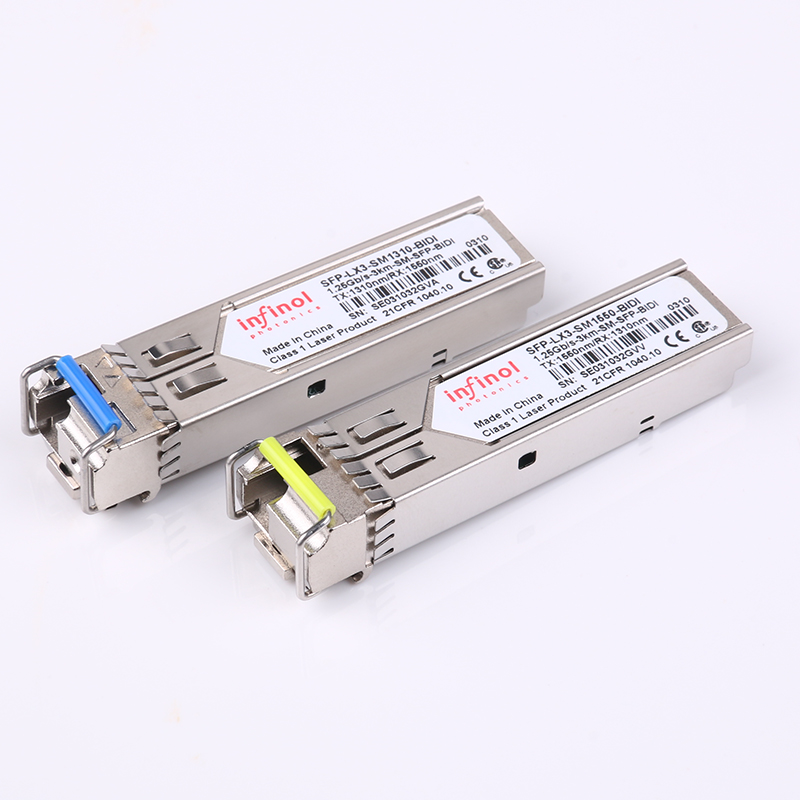

SFP-LX3-SM1310-BIDI	SFP BIDI	1.25G	3km	1310/1490nm FP	PIN	-11 ～-3	-20	LC	-5~70℃	PDF
SFP-LX3-SM1490-BIDI	SFP BIDI	1.25G	3km	1490/1310nm FP	PIN	-11 ～-3	-20	LC	-5~70℃	PDF
SFP-LX3-SM1310-BIDI	SFP BIDI	1.25G	3km	1310/1550nm FP	PIN	-11 ～-3	-20	LC	-5~70℃	PDF
SFP-LX3-SM1550-BIDI	SFP BIDI	1.25G	3km	1550/1310nm FP	PIN	-11 ～-3	-20	LC	-5~70℃	PDF

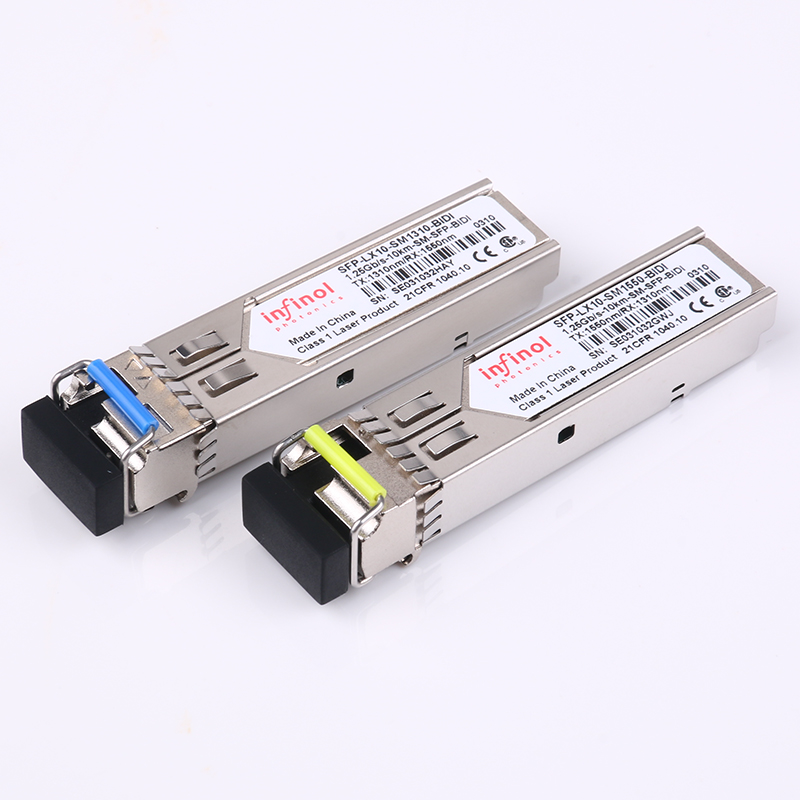

SFP-LX10-SM1310-BIDI	SFP BIDI	1.25G	10km	1310/1550nm FP	PIN	-9 ～-3	-20	LC	-5~70℃	PDF
SFP-LX10-SM1550-BIDI	SFP BIDI	1.25G	10km	1550/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃	PDF
SFP-LX10-SM1490-BIDI	SFP BIDI	1.25G	10km	1310/1490nm FP	PIN	-9 ～-3	-20	LC	-5~70℃	PDF
SFP-LX10-SM1310-BIDI	SFP BIDI	1.25G	10km	1490/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃	PDF

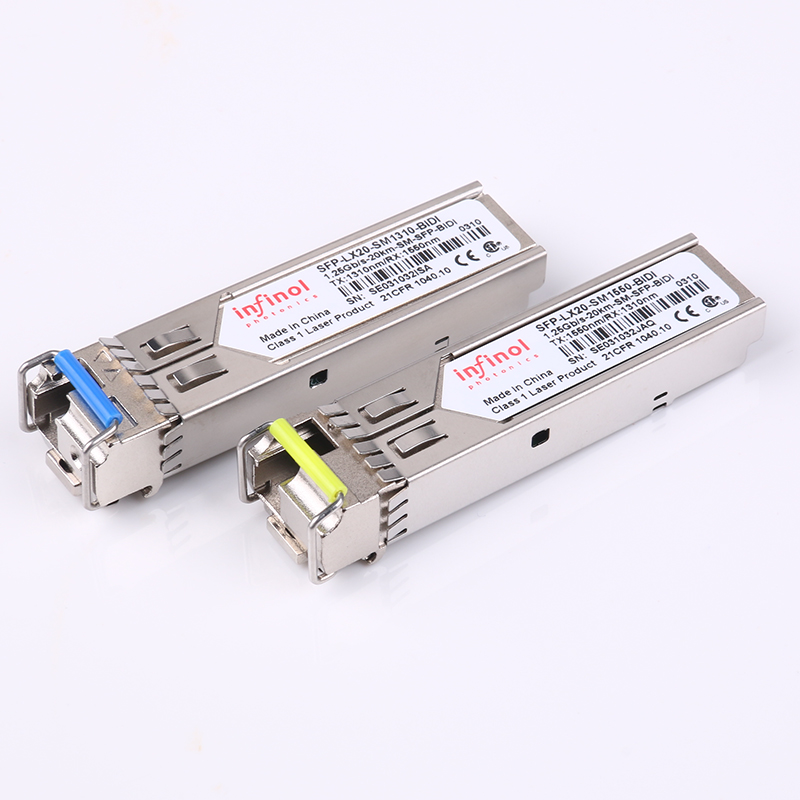

SFP-LX20-SM1310-BIDI	SFP BIDI	1.25G	20km	1310/1550nm FP	PIN	-9 ～-3	-20	LC	-5~70℃	PDF
SFP-LX20-SM1550-BIDI	SFP BIDI	1.25G	20km	1550/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃	PDF

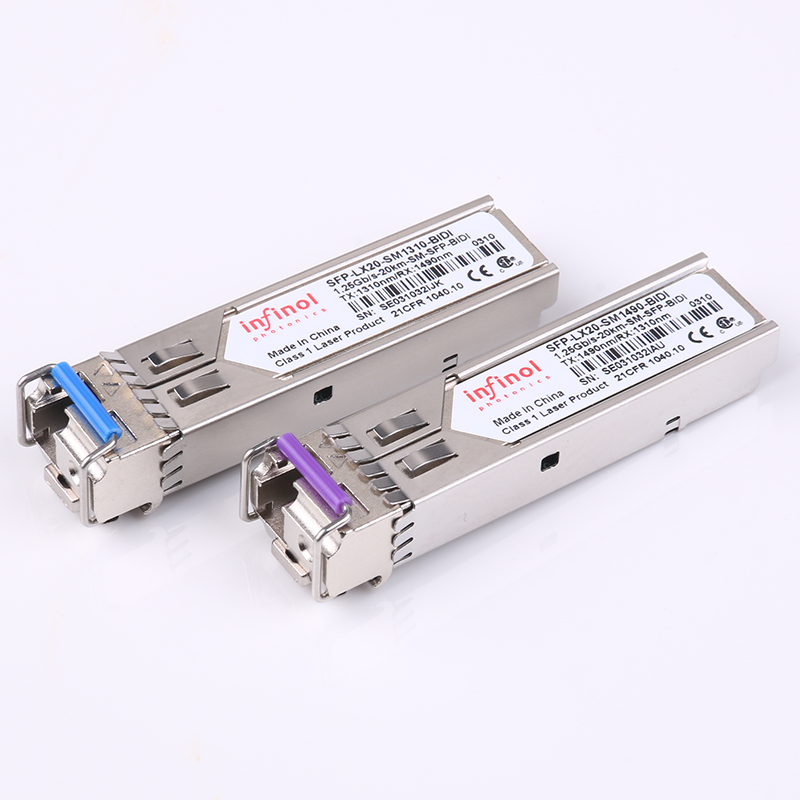

SFP-LX20-SM1310-BIDI	SFP BIDI	1.25G	20km	1310/1490nm FP	PIN	-9 ～-3	-20	LC	-5~70℃	PDF
SFP-LX20-SM1490-BIDI	SFP BIDI	1.25G	20km	1490/1310nm DFB	PIN	-9 ～-3	-20	LC	-5~70℃	PDF

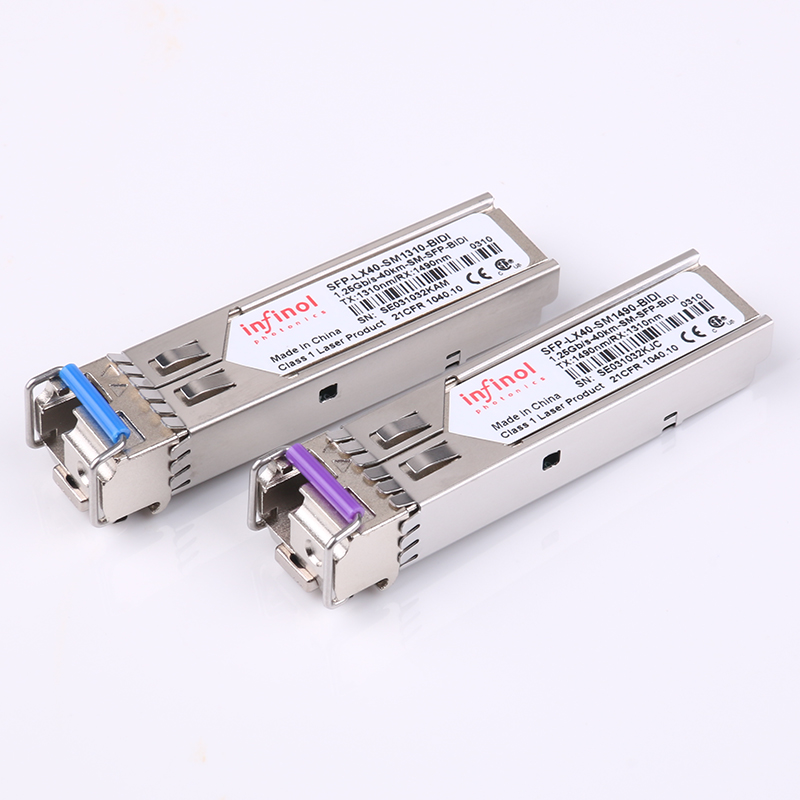

SFP-LX40-SM1310-BIDI	SFP BIDI	1.25G	40km	1310/1490nm DFB	PIN	-5 ～0	-24	LC	-5~70℃	PDF
SFP-LX40-SM1490-BIDI	SFP BIDI	1.25G	40km	1490/1310nm DFB	PIN	-5 ～0	-24	LC	-5~70℃	PDF
SFP-LH40-SM1310-BIDI	SFP BIDI	1.25G	40km	1310/1550nm DFB	PIN	-5 ～0	-24	LC	-5~70℃	PDF
SFP-LH40-SM1550-BIDI	SFP BIDI	1.25G	40km	1550/1310nm DFB	PIN	-5 ～0	-24	LC	-5~70℃	PDF

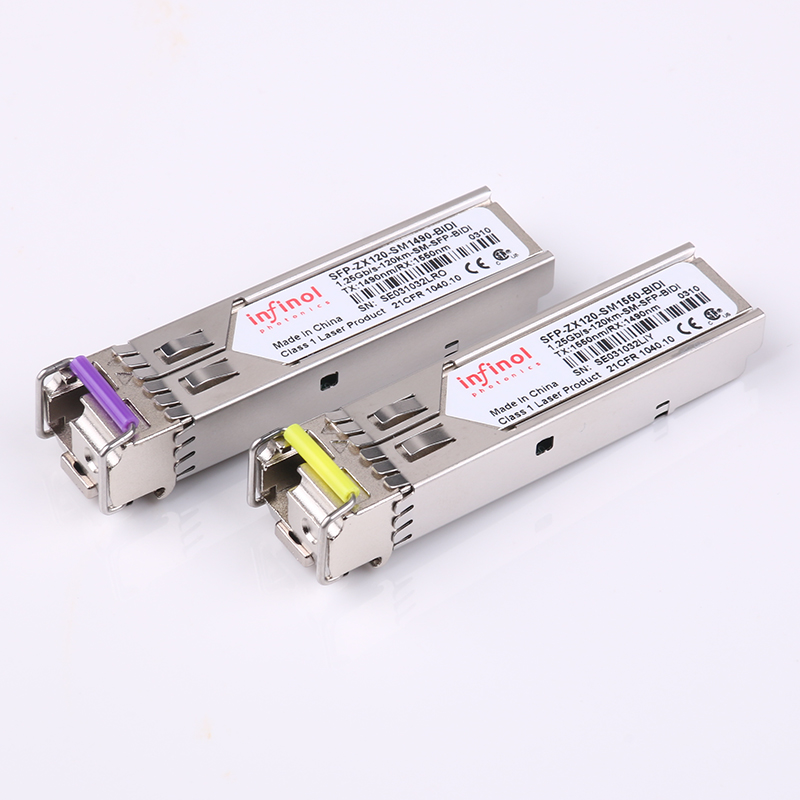

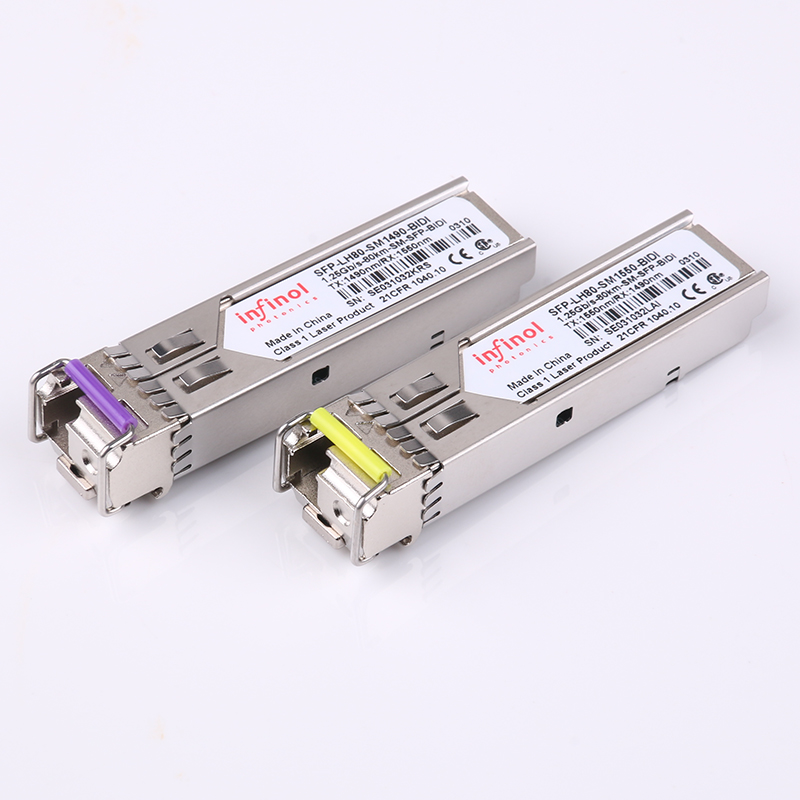

◆ 符合RoHS和無鉛

◆ 支持熱拔插SFP

◆ 單LC或SC 接口

◆ 最高傳輸速率達1.25Gb/s,，BIDI單纖雙向數據鏈路

◆ 支持1.06 Gb/s光纖通道

◆ 具備低功耗,、高性能

◆ 傳輸距離包括：3公里,、10公里、20公里,、40公里,、80公里、120公里

◆ 中心波長包括：

Tx:1550nm / Rx:1310nm

Tx:1310nm / Rx:1550nm

Tx:1490nm / Rx:1310nm

Tx:1310nm / Rx:1490nm

Tx:1490nm / Rx:1550nm

Tx:1550nm / Rx:1490nm

◆ 工作溫度包括：商業級 (0°C ~70 °C),，寬溫(-10°C ~85 °C) 和工業級(-40°C ~85 °C)

◆ +3.3 V 電壓

◆ 帶數字診斷功能DDM

一,、激光輻射

進行光纖操作時，嚴禁裸眼靠近或直視光纖出口,。

嚴禁使用顯微鏡,，放大鏡或寸鏡等光學儀器觀看光纖連接器或光纖的端頭。

? 激光收發器用于光傳輸系統及相關的測試工具,，裸露的光纖或連接器端口會發射肉眼看不到的激光,，功率密度非常高。裸眼直視激光輸出端口會灼傷眼睛,。

? 在大于150毫米的距離目視裸露的光纖端頭或損壞的光纖,，通常不會灼傷眼睛。但如通過光學儀器如顯微鏡,、放大鏡或寸鏡等觀察裸露的光纖端頭,，可能會灼傷眼睛。

? 應遵守下面的操作要求防止激光輻射危害：

? 完成相關培訓的授權人員方可進行操作,。

? 在操作激光或光纖時應戴護目鏡,。

? 在斷開光纖連接器之前確保關閉光源,。

? 斷開光纖后，使用光纖帽保護所有的光纖連接器,。

? 在不確定光源是否已關閉前,，嚴禁注視裸露的光纖或連接器端頭，立即為光纖連接器安裝防塵帽,。

? 在剪切或熔接光纖前,，確保光纖和光源斷開。

? 通過光功率計測量光功率來確保光源已關閉,。

? 在打開光纖傳輸系統前門時,，注意避免被激光輻射。

? 嚴禁使用顯微鏡,，放大鏡或寸鏡等光學儀器觀看光纖連接器或光纖的端頭,。

二、安裝光模塊并連接光纖

背景信息

? 進行光纖的安裝,、維護等操作時,，嚴禁肉眼靠近或直視光纖接頭及光模塊接口。

? 光纖的曲率半徑應大于光纖直徑的20倍,，一般情況下曲率半徑≥40mm,。

? 光纖插拔過程中需要小心操作，注意不要損傷光纖連接器,。

? 如果光纖連接器的端面不夠清潔,，則需要對其清潔。清潔的方法是用酒精棉或酒精無塵紙沿一個方向輕拭,，不能來回擦,。

? 設備暫時不使用的光接口需要安裝防塵塞。

準備工具和附件

防靜電腕帶或防靜電手套

剪刀

絕緣膠帶

波紋管

光纖綁扎帶

光纖工程標簽

拔纖鉗（隨交換機發貨）

操作步驟

1. 確認需要對接的接口數量及對接關系,，并確定好走線路徑,。

2. 根據所使用的光模塊類型、端口數量和工勘距離選擇合適模式,、數量和長度的光纖,。

3. 在每根光纖的兩端粘貼臨時標簽并用筆填寫上編號，編號的方法參見光纖的工程標簽,。

4. 將光纖放直,、分成束，每束光纖的根數請參考表1,。根據光纖的長度剪裁合適長度的保護管,，并將光纖束套在保護管中。最后在保護管兩端的開口處纏好防割膠帶。

光纖套在波紋管內時,，波紋管兩端管口必須用膠帶纏好,。否則波紋管的邊沿會割壞光纖。

保護管的類型及容量如表1所示,。

表1 保護管的類型及容量

類型	最大可容光纖根數
開口波紋管	60
閉口波紋管	12
纏繞管	外徑6mm：10 外徑20mm：20

5. （可選）布放光纖,。將光纖從光纖配線屏一側上架，沿著走線路徑一直走至機柜側,，最后穿入機柜右側并暫時懸空,。

一般推薦使用開口波紋管。保護管在機柜中使用的長度要求如圖1所示,。

圖1 保護管在機柜中的長度要求

6. 佩戴防靜電腕帶或防靜電手套,。佩戴防靜電腕帶時，須將接地端插入到ESD插孔中,，且ESD插孔所在的設備已正確接地,。

7. 拔下光接口上的防塵塞，并將光模塊安裝到接口中,。

說明：

請注意防止插反,。QSFP+光模塊插頭有“L”形凹槽的一面為光模塊的正面，如圖2中所示,。插入集群卡接口時,，應正面向下，其它情況下插入接口時,，應正面向上,。

圖2 QSFP+光模塊

安裝時,，確保接頭方向正確,，然后將光模塊插入單板接口之后聽到“啪”的聲響，表示已安裝到位,，如圖3所示,。

圖3 將光模塊安裝到接口

如需要拆卸時，先打開光模塊的拉手,，再往里輕推后向外拔出,，如圖4所示。

圖4 拔出光模塊

8. 連接光纖到光模塊接口,。先拔掉光模塊接口上的防塵塞,，再找到與光纖編號對應的接口，將光纖的接頭插入到光模塊的接口中,。確保所有的光纖全部正確地連接到交換機后,，再執行步驟9。

安裝時,，將光纖接頭對準并插入接口之后聽到“啪”的聲響,，表示已安裝到位,，如圖5所示。

圖5 將光纖連接到接口

如需要拆卸時,，先將光纖接頭往里輕推后再捏住卡扣向外拔出,，禁止直接拉著光纖接頭拔線纜，如圖6所示,。

說明：

對于接口密集而用手不好操作的情況,，可用拔纖鉗輔助操作。

圖6 拔出光纖

9. 捆扎光纖,。將連接好的光纖理順不交叉的通過對應槽位的走線齒,，并每隔20cm～30cm的長度用光纖捆扎帶捆扎一次，如圖7所示,。

圖7 綁扎光纖

因為布線時電纜會影響光纖的走線情況,，所以不建議電纜和光纖混合使用。若混合使用,，則需保證光纖安裝在單板上靠近左側的接口上,，電纜安裝在單板靠近右側的接口上，如圖8所示,。

圖8 電纜,、光纖混合布放

10. 將所有的臨時標簽更換成永久光纖標簽。

后續處理

將拔纖鉗用細繩掛在機柜內固定的位置,。

三,、更換光模塊

背景信息

換光模塊過程中，切勿直視光模塊接口,，以免激光損傷眼睛,。

? 光纖插拔過程中需要小心操作，注意不要損傷光纖頭部,。

? 光模塊是靜電敏感元件,，在整個操作過程都要采取防靜電措施，避免損壞光模塊,。

? 光模塊不能插反,，如果光模塊按一個方向插入不能插到底時，不能用力往里面推,，請換個方向安裝驗證一下

在更換光模塊時,，要注意下面幾點要求：

? 更換前需做好防靜電準備。

? 確認新光模塊與待更換的光模塊中心波長,、支持的標準等一致,。

? 拔光模塊時，請先將其接口上的光纖拔下，且禁止用力過度,，否則可能會導致光模塊損壞,。

? 從光模塊接口拔下光纖的同時，要給單板及光模塊的接口安裝防塵塞,。

準備工具及附件

防靜電腕帶或防靜電手套

光纖防塵帽

光模塊防塵塞

酒精棉

操作步驟

1. 佩戴防靜電腕帶或防靜電手套,。佩戴防靜電腕帶時，須將接地端插入到ESD插孔中,，且ESD插孔所在的設備已正確接地,。

2. 記錄待更換光模塊上線纜的位置，并查看各線纜上的標簽是否正確,、清晰和整潔,。如果標簽不易識別則需重新制作并粘貼標簽，避免連接線纜時出錯,。

3. 打開光纖接口上的卡扣,，再將光纖接頭往接口內輕推后拔出，最后給光纖接頭戴上防塵帽,。

光纖接頭上的卡扣有兩種類型,。一種是LC/PC接頭，需要按下卡扣才能打開,，如圖1所示,。另一種是MPO接頭，在拉拽卡扣的過程中自動打開,，如圖2所示,。

圖1 LC/PC光纖接頭

圖2 MPO光纖接頭

4. 打開光模塊上的拉手，再將光模塊往接口內輕推后拔出,，最后給光模塊塞上防塵塞并妥善處理,。

光模塊上的卡扣有兩種類型。一種拉桿式的拉手,，需要翻轉拉手才能打開,，如圖3所示,。另一種是手柄式的拉手,，在拉拽手柄的過程中自動打開，如圖4所示,。

圖3 拉桿式拉手

圖4 手柄式拉手

5. 從包裝中取出新的光模塊,，并緩慢地插入到接口中,，直到聽到“啪”的聲音,，表明已經安裝到位,。

說明：

為了保證對接成功，新的光模塊必須與其對端的光模塊的光參數匹配,。

6. 找到待連接的光纖，通過光纖上的標簽,，找到與光纖對應的接口,，去掉防塵帽并將光纖連接到接口上。

說明：

為了保證對接成功,，新的光模塊必須與其對端的光模塊的光參數匹配,。

四、光模塊使用規范

光模塊使用常見問題分析

1. 光模塊未插到底,。

由于光模塊沒有插到底,，模塊上的卡鎖沒有卡住，使得設備無法識別光模塊,。在長期運行后模塊會在外力的作用下自動彈出或者稍微碰撞彈出,。

2. 光模塊光口污染。

由于使用時未注意清潔和保護,，導致污染物進入纖芯,，造成光路耦合效率下降或阻斷光路，甚至還會導致纖芯端面的永久損傷,。

3. 光模塊燒毀,。

用于長距離傳輸?shù)墓饽K，發送光功率較大,，當光模塊間互聯不加光衰減器時,，有可能造成接收光功率超過APD管的過載功率，使得光模塊被燒毀,。

以上操作問題會造成光信號瞬間或長期斷路,，甚至造成光模塊徹底失效，影響業務通信,。

光模塊未插到底的預防措施

1. 安裝光模塊時要用力將模塊插到底,，聽到“啪”的聲音或感到輕微震動，表示模塊卡鎖卡到位,。

光模塊卡鎖沒卡到位時,，金手指和單板上連接器未良好接觸，鏈路有可能連通,。但是在震動,、碰撞等情況下，光模塊會發生瞬斷,，甚至松動等故障,。

2. 參照圖1所示的拉手環狀態。插入時,，確保拉手環閉合(卡鎖此時起到定位作用) ,；插入后,，在不打開拉手壞的情況下拔一下光模塊，檢查是否安裝到位,，若拔不出則表示已插好,。

圖1 光模塊拉手環狀態圖

光模塊光口污染的預防措施

1. 現場開局必須配備擦纖紙，跳線插入光口前必須先進行清潔,，避免因光跳線端面污染而導致光口的交叉污染,。

圖2 使用專用擦纖紙清潔光纖

說明：

在工作臺至少連續放置3張擦纖紙。如圖2所示,，將光纖頭水平向一個方向擦拭,，擦一下?lián)Q一個地方，擦過的地方不能再用,。

2. 如圖3所示,，暫不使用的光模塊必須安裝防塵帽，避免灰塵污染,。

圖3 安裝防塵帽

如圖4所示,，沒有防塵帽的情況下可使用光纖代替，也可有效避免灰塵進入,。

圖4 用光纖代替防塵帽

3. 如圖5所示,，暫不使用的光纖跳線必須安裝防塵帽，避免灰塵污染,，然后整齊的掛在光纖架上或盤入光纖包裝盒內,。光纖不能受擠壓。

圖5 光纖安裝防塵帽

4. 如果光模塊或光纖未加防塵帽且長時間未使用,，再次使用時必須對光口或光纖進行清潔,。如圖6所示，光口清潔使用棉棒進行,。光纖端口清潔使用擦纖紙,。

圖6 用棉棒清潔光模塊光口

清潔時將棉棒插入光口中，輕輕旋轉,，注意不要用力過大,，避免損傷套筒。

5. 如果設備運行過程中發現光模塊輸入光信號異常丟失,，可先用上述清潔方法對光模塊光口和光纖進行清潔,，排除污染因素。

光模塊燒毀的預防措施

1. 使用OTDR表測試光纖通路的通斷或者衰減程度時,，需要將光纖兩端都連接到OTDR表,，切記不要一端仍連接光模塊，否則極易燒毀光模塊,。

2. 單板自環測試時注意加適當?shù)墓馑p器,，不能采用將光纖連接器插松的形式來代替光衰減器。

其他注意事項

1. 光連接頭應垂直插入光連接器,，避免劃傷光口,。

2. 避免多模、單模光纖的混用,。多模器件使用多模光纖,，單模器件使用單模光纖，混用的情況下可能會出現信號丟失等故障,。
